产品简介
hnd55b滑块老款新款导轨配件南京哈宁生产加工制造
产品价格：￥268.00
上架日期：2024-10-29 16:59:07
产地：江苏南京
发货地：江苏南京
供应数量：不限
最少起订：1
浏览量：6
资料下载：暂无资料下载
其他下载：暂无相关下载
详细说明
- abb 3bse015196r1 数字量控制板
- 质量可靠 1734-233asc 机架 控制器模块
- abb 3bse013281r1 模拟远程单元
- parker 642b-9-3/4-2
- parker 801234-aaa-nr
- 三菱总线光缆mr-j3bus03m
- 三菱伺服放大器mr-j4-40b
- 三菱plc网络模块qj71e71-100
- 三菱plc网络模块qj71gp21-sx
- parker d81vw21c1njw8975 max
- d1fve02bcvf0a41 parker
- parker prm3aa17snn-50
- parker 130cp-03-us18-007
- 科尔摩根伺服驱动器ce03260
- 西门子cpu模块6es7313-6cf03-0ab0
| 产品参数 | |||
|---|---|---|---|
| 品牌 | hrbn | ||
| 种类 | 直线运动 | ||
| 产地 | 南京 | ||
| 长度 | 60mm~180mm | ||
| 订货号 | 15mm~65mm | ||
| 滑行轨迹 | 4列 | ||
| 滑轨宽度 | 15mm~65mm | ||
| 滑块个数 | 1-1000只 | ||
| 额定动载荷 | 8.51kn~351.45kn | ||
| 固定螺栓尺寸 | m4-m18 | ||
| 是否跨境货源 | 中国制造 | ||
| 精度等级 | p5、p4、p3、p2 | ||
| 滑块固定方式 | 上锁、下锁 | ||
| 滑轨长度 | 60mm~1200mm | ||
| 包装 | 工业包装 | ||
| 导轨长度 | 4m | ||
| 价格说明 | 不含税不含运费 | ||
| 可售卖地 | 全国 | ||
| 材质 | 轴承钢 | ||
| 类型 | 导轨滑块 | ||
| 型号 | hnd15-hnd65 | ||
| 货号 | hnd-a-b | ||

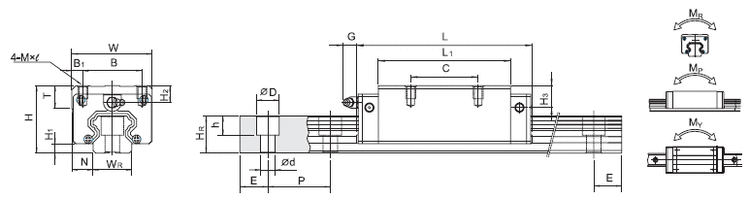

| 型号 | 组件尺寸 | 滑块尺寸 | |||||||||||||
| (mm) | (mm) | ||||||||||||||
| h | h1 | n | w | b | b1 | c | l1 | l | g | m | t | t1 | h2 | h3 | |
| hnd15b | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 5.3 | m5 | 6 | 8.9 | 4.5 | 5.5 |
| hnd20b | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 12 | m6 | 8 | 10 | 6 | 7 |
| hnd20bl | 65.2 | 92.2 | |||||||||||||
| hnd25b | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 12 | m8 | 8 | 14 | 6 | 9 |
| hnd25bl | 78.6 | 104.6 | |||||||||||||
| hnd30b | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 12 | m10 | 8.5 | 16 | 6.5 | 10.8 |
| hnd30bl | 93 | 120.4 | |||||||||||||
| hnd35b | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 82 | 112.4 | 12 | m10 | 10.1 | 18 | 9 | 12.6 |
| hnd35bl | 105.8 | 138.2 | |||||||||||||
| hnd45b | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 12.9 | m12 | 15.1 | 22 | 8.5 | 20.5 |
| hnd45bl | 128.8 | 171.2 | |||||||||||||
| hnd55b | 70 | 13 | 43.5 | 140 | 116 | 12 | 95 | 117.7 | 166.7 | 12.9 | m14 | 17.5 | 26.5 | 12 | 19 |
| hnd55bl | 155.8 | 204.8 | |||||||||||||
| hnd65b | 90 | 15 | 53.5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 12.9 | m16 | 25 | 37.5 | 15 | 15 |
| hnd65bl | 203.6 | 259.6 | |||||||||||||
| 型号 | 滑轨的 | 基本动 | 基本静 | 容许静力矩 | 重量 | 滑轨尺寸 | |||||||||
| 螺栓尺寸 | 额定负荷 | 额定负荷 | |||||||||||||
| (mm) | c(kn) | c0(kn) | mr | mp | my | 滑块 | 滑轨 | (mm) | |||||||
| (kn-m) | (kn-m) | (kn-m)) | (kg) | (kg/m) | wr | hr | d | h | d | p | e | ||||
| hnd15b | m4×16 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.17 | 1.45 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 |
| hnd20b | m5×16 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.4 | 2.21 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 |
| hnd20bl | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.52 | |||||||||
| hnd25b | m6×20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0.59 | 3.21 | 23 | 22 | 11 | 9 |
